泰州市晨虹数控设备制造有限公司 金刚石线切割机生产切割资料记录：两款不同结构金刚石线切割机切割碳化硅记录

切割材质：碳化硅

切割设备：泰州市晨虹数控设备制造有限公司生产的两款金刚石线切割机床

切割面尺寸：约宽25.35mm×厚13mm

切割方案：先用卧式金刚石线切割机普通方式简单装夹切割刀，看表面情况，（备注：大机床切小工件表面粗糙度不是很好），然后稍长的一段用胶水粘在摆台上使用立式金刚石线切割机切割第二刀。

切割详情：根据以前我们切割碳化硅的经验来看，碳化硅的硬度、脆度都比较高，所以刀的速度不敢很快。刀切下来，因为切割速度很慢，表面质量比较好。为了有个直观对比，后还是考虑用立式机床又切了第二刀，然后再把胶水粘的地方切下来一并寄走。

切割结果：

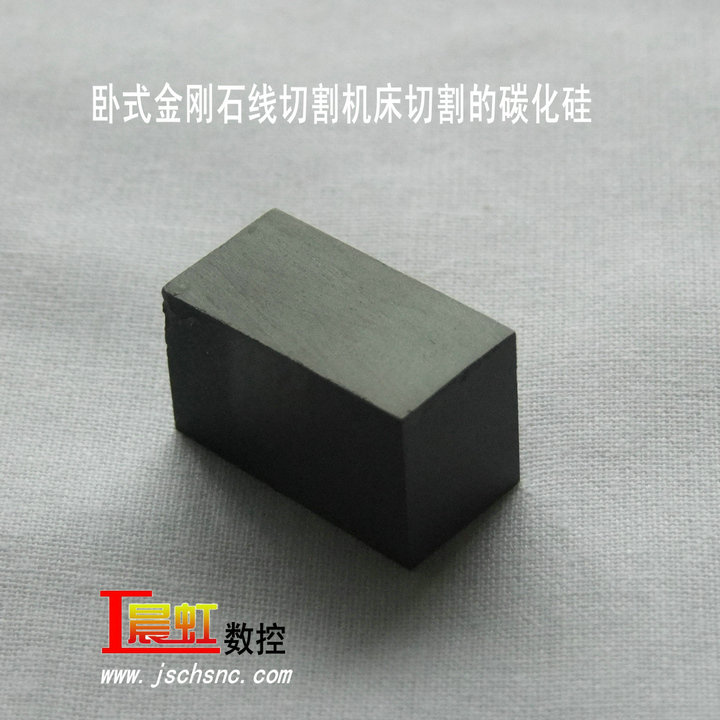

切面1

设备：卧式金刚石线切割机 型号：CHSX5650-XW

金刚石线径：φ0.40砂线

切割时间：30分钟左右

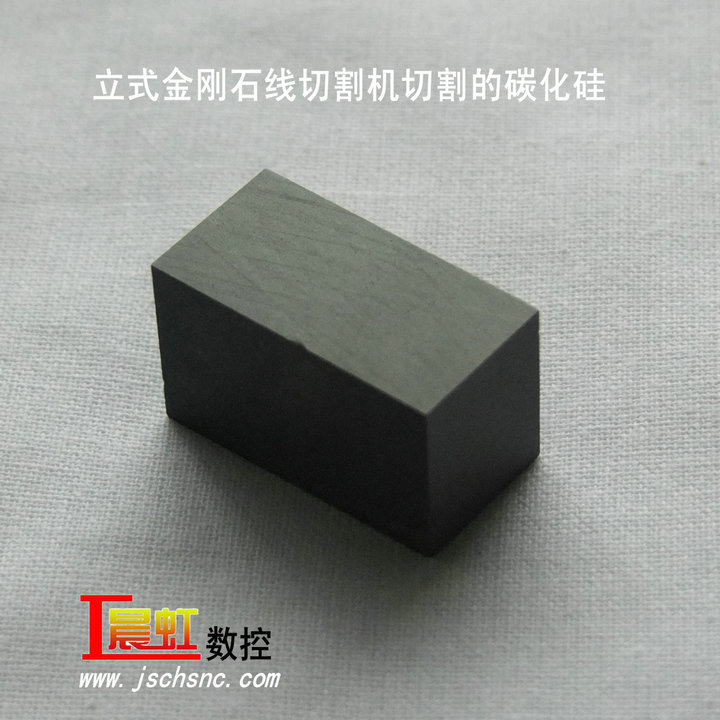

切面2

加工设备：立式金刚石线切割机

型号：CHSX5630-XL

金刚石线径：0.3mm

切割时间：11分钟

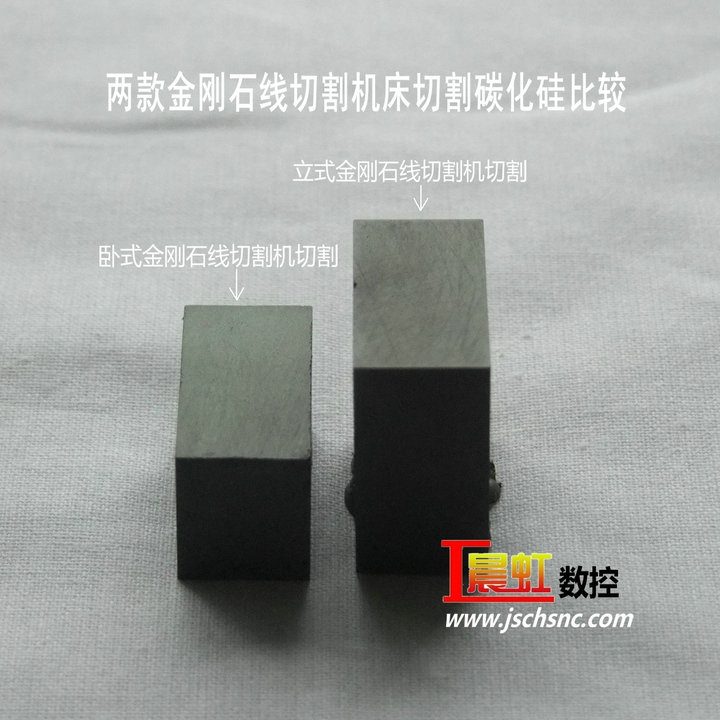

试验结果显示：立式和卧式切面的粗糙度都非常好，从后切割胶水粘的那段来看，这块碳化硅材料硬度不是很高。
