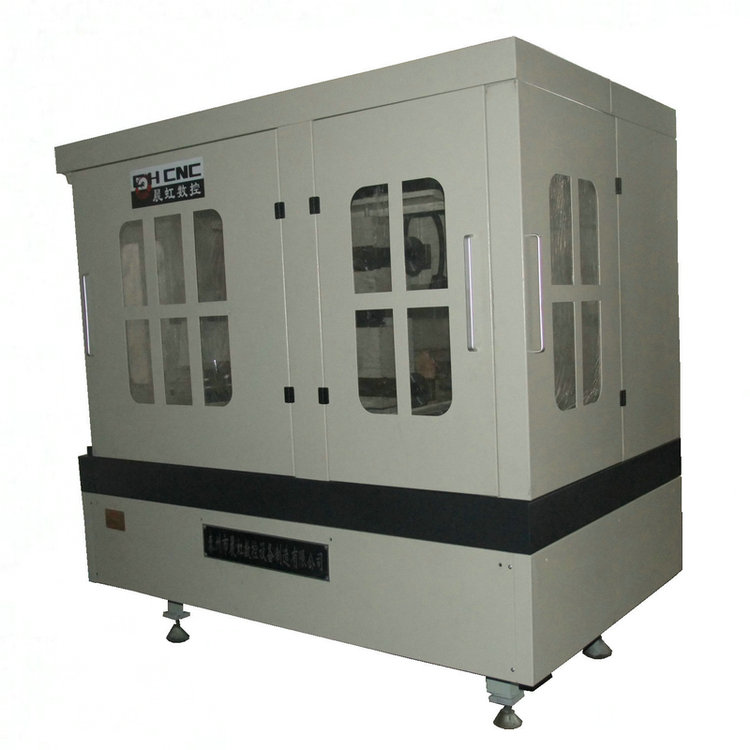

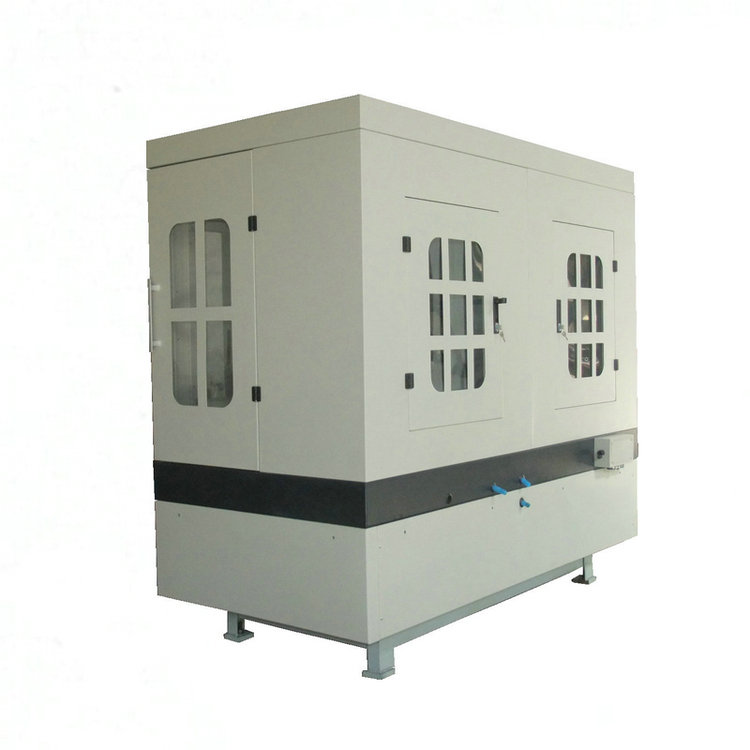

CHSX5630-XL 立式数控金刚石线切割机床

  • 型   号:CHSX5630-XL
  • 类   别:立式金刚石线切割机
  • 价   格:电议/面议
  • 产   地:江苏省泰州市

CHSX5630-XL型全自动金刚石线切割机床为立式结构数控机床,切割尺寸大直径300×300mm。可用于各种不同硬度材料的切割,特别是适用于蓝宝石、光学玻璃等脆性、易解离的晶体切割。操作简便,加工速度快,且表面质量好。

分享到:

 机床简介 CHSX5630-XL型全自动金刚石线切割机床为立式往复走丝结构数控机床,针对加工脆硬材料采用金刚石丝线立式加工,即金刚石丝线在工件侧方与工件产生切削。可用于各种不同硬度材料的切割,特别是适用于脆性、易解离的晶体切割,如晶体、陶瓷、有色金属、玻璃、各种复合材料、PCB、岩样、矿样、耐火材料、建筑材料等操作简便,加工速度快,且表面质量好。



机床特点



1机械部分

(1) 主机设计采用有限元分析方法设计,确保机床的强度和刚性,机床主要部件采用HT250铸造,加工后经二次人工时效处理,减少铸造应力。安装面经精密磨削和刮研确保机床精度。X\Y轴传动安装精密P2级滚珠丝杠,采用台湾进口精密滚动直线导轨。

(2) 精密导轮组件采用双轴承结构。

(3) 本机床金刚石切割线张力调节采用气缸控制,张力大小经过调整压缩空气阀门即可。生产环境须具有气压为0.6MPA以上气源。

(4) 润滑系统 :本机床采用自动润滑油泵定时定量加油润滑。导轨、滚珠丝杆等所有运动的零部件有完善集中润滑系统,可实现定时、定量全自动润滑。主轴、导轮轴承采用高质量润滑脂润滑。

(5)冷却系统:在机床后侧放置水箱,水泵经水管将冷却液输送至加工区,回水经水管流至水箱进行循环使用。

(6) 机床外部采用整体封闭护罩,四周均有门,门上装有透明有机玻璃观察窗。

(7) 附件:数控摆转台。该转台由步进电机带动,经编程即可360°旋转亦可按设定角度左右摆动。该数控转台控制程序在主界面上与进给加工程序联动构成主界面。落料侧配有可调支撑V型铁,防止由于自身重力产生断裂。



2电气系统

(1) 机床数控系统通过稳定可靠的计算机进行控制,编程系统采用线切割编程控制一体软件。

(2) 断丝停保护功能,发生断丝,丝筒停止转动,程序停止加工。



注:该型号可做成家用、实验室使用的台式机床。



机床用途  非导电材料、半导电材料、晶体、脆硬高价值材料等切片使用,不用机床附件时可用于切断使用。



应用领域:

u       石墨 石墨切片;

u       硅晶体 太阳能多晶硅、单晶硅等;

u       石材 天然岩石、大理石、玉石、方解石、冰洲石、翡翠、陨石等

u       有色金属 硫化锌、铁氧体等

u       玻璃 硫系玻璃、光学玻璃、石英玻璃、红外玻璃、锆石、毛细玻璃

u       陶瓷 氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等;

u      人工晶体 人工蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等;

u      复合材料 PVC板、碳纤维复合材料、玻璃纤维复合材料、航天航空复合材料等;

u      其他非金属导电体材料,半导电材料,硬度小于金刚石线的均可切割
