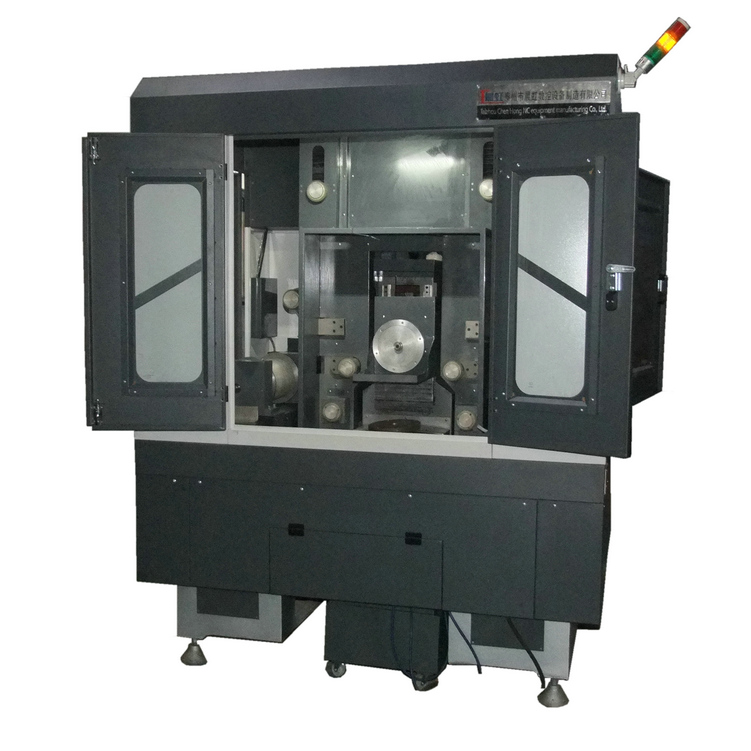

CHSX5620-XW数控金刚石线切割双丝筒机床

  • 型   号:CHSX5620-XW
  • 类   别:定做专用金刚石线切割机
  • 价   格:电议/面议
  • 产   地:江苏省泰州市

为切割碳化硅等超硬材料定制的泰州晨虹数控金刚石线切割双丝筒机床。

分享到:

设备概述

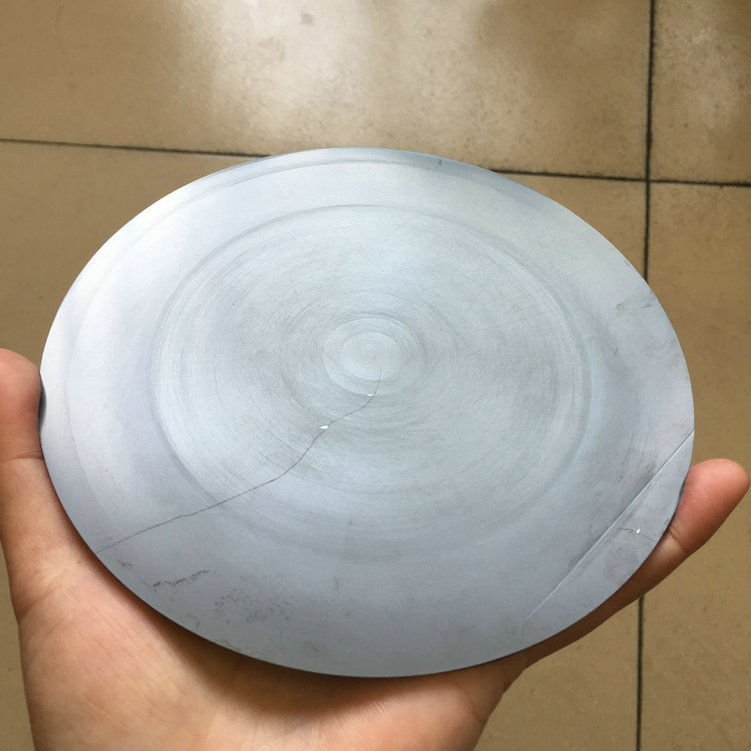

   此设备是单线卧式结构金刚石线切割机,采用双储丝筒结构,每次可上金刚石线3000米。一次切割直径150mm的碳化硅晶体中途不需要更换金刚石线。我公司自主研发生产,控制器采用德国倍福运动控制器,控制六台高精度伺服驱动器。该机床供电电源:三相380V+地线。机床设计功率12KW。

机床组成结构及主要技术指标:

泰州晨虹CHSX5620-XW型数控金刚石线切割双丝筒机床,卧式结构,主要由机械系统部分、电气控制系统部分和软件部分组成。

1 、机械部分

(1) 主机设计采用有限元分析方法设计,机床主要部件采用优质灰口铸铁铸造,加工后经二次人工时效和震动时效处理,安装面经精密磨削和刮研。X/Y轴传动安装精密P2级滚珠丝杠,采用台湾进口精密滚动直线导轨。

(2) 精密导轮组件采用双轴承结构。

(3) 机床采用金刚石丝线横式加工,即金刚石丝线在工件上方与工件产生切削。

(4) 机床金刚石切割线张力调节采用气缸控制,张力大小经过调整压缩空气阀门。

(5) 数控摆转台由步进电机带动既可旋转亦可摆动:其中旋转功能可实现切割样品360°旋转,摆动功能可实现导线轮摆动角度在±10°可调,摆动频率为 110/分钟可调。机床配备转盘与工件装夹的4英寸与6英寸直径粘接不锈钢平台各2套,达到便于装夹拆卸方便操作的目的。

(6) 机床使用线径为0.250.350.45mm金刚石线,贮丝轮大上丝量为3000米(线径0.35mm)。

(7) 机床精度:机床工作台面的平面度:1000测量长度上为0.04mm

                 X轴运动与Y轴运动之间垂直度:任意300测量长度上为0.02mm

                 工作台运动的定位精度:0.02mm

                 重复定位精度:0.01mm。

(8) 润滑系统:机床采用自动润滑油泵定时定量加油润滑。导轨、滚珠丝杆等所有运动的零部件有完善集中润滑系统,实现定时、定量全自动润滑。主轴、导轮轴承采用高质量润滑脂润滑。

(9) 冷却系统:在机床后侧放置水箱,水泵经水管将冷却液输送至加工区,回水经水管流至水箱进行循环使用。

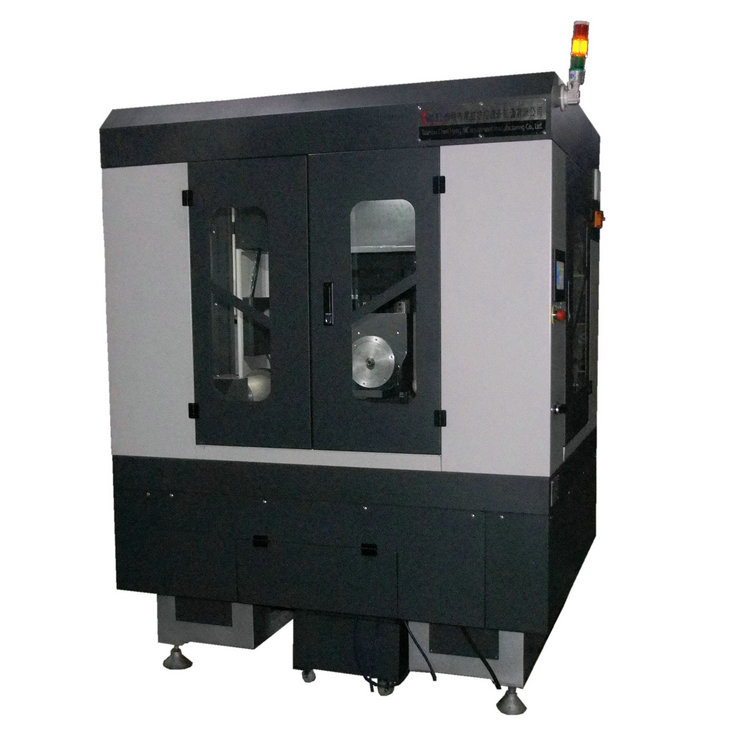

(10) 机床外部采用整体封闭护罩,四周均有门,门上装有透明有机玻璃观察窗。

(11) 机床外形尺寸:1800mm×1100mm×2050mm

(12) 机床重量:1100KG

2 、电气系统

(1) 机床数控系统通过稳定可靠的计算机进行控制,编程系统采用线切割编程控制一体软件。

(2) 机床大可上金刚石线3000米(线径0.35mm金刚石线运行速度在控制器无调整,大值为14m/s可编程进10退9.8方式加工如正转100米,反转99.5米不断递进方式;也可采用全部将线正转完再反转方式加工

(3) 收丝轮与放丝轮交替互换。如左电机为收丝时,右电机带动的丝轮为阻尼张力轮。张力传感器将张力信号反馈给阻尼电机实时调整阻尼力值。

(4) 断丝停车保护功能,发生断丝,丝轮停止转动,程序停止加工。

3 、软件实现功能

1)通过手摇脉冲,控制系统控制YZ驱动机构移动YZ轴工作位置或相对位移(0.01/脉冲当量),D轴360度任意设定工作位置或相对位置(0.01度/脉冲当量)。

2)触摸屏或按钮手动控制水泵的开启和关闭;通过触摸屏控制张紧气阀的大小控制切割片张力。

3)通过触摸屏设定控制收放伺服运行机构,控制收收机构收放线与排丝机构达到收放丝机构的协作。

4)通过触摸界面输入设定的Y/D/Z轴移动距离,PLC控制Y/D/Z轴传动机构精确移动Y/D/Z轴所输入设定的距离。

5)本机床有10段编程切割功能,可以实现自动运行切割。
